電動餐桌電機接線圖,電動餐桌電機接線方法

電動餐桌的電機如何接線：

電動餐桌的電機與電源如何聯通呢，同時電動餐桌的電機一般與控制器相連，一般來說，標準的控制器只要把對接頭鏈接在一起就可以了，非常簡單，也不會(huì )出錯，但是，如果是更換了電機或者是控制器，也來的接頭以及不能用了，那么我們該怎么接線呢？

6根線電動餐桌電機接線方法

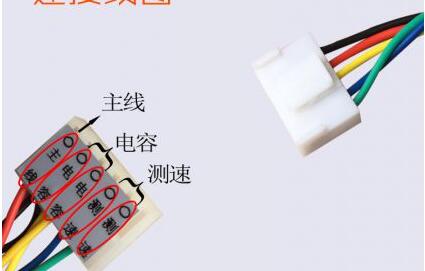

6根線的電機一般是第一根是主線，最后一根是接地線（220v單相電機），主線接到電源，然后是依次兩根線接到啟動電容兩邊，然后第四根線和第五根線的顏色一般都一樣的，這兩根線接到電動餐桌電機轉速控制端。這樣，電動餐桌電機接線完成了。

5根線電動餐桌電機接線方法

5根線電動餐桌電機接線方法與6根線的電機接線方法基本一致，有的5根線或者是6根線的電機控制器的做法有不同，其實原理都一樣，同時，還有控制器與遙控器分開連接的，也要注意，如果有不明白的，還可以咨詢我們。

4根線的電動餐桌電機接線方法

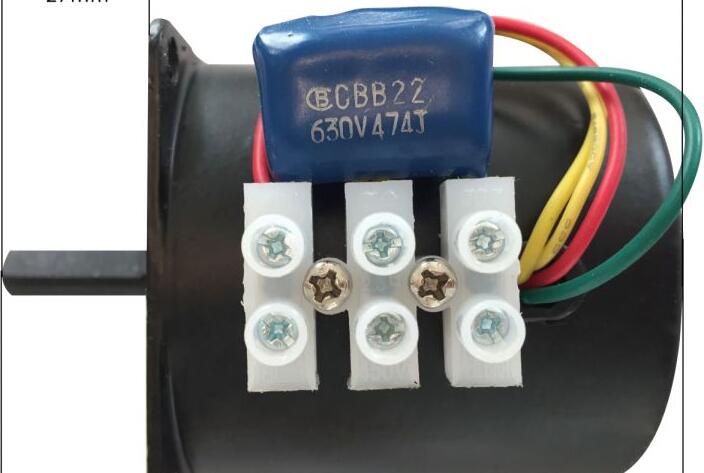

4根線的電動餐桌電機一般是不能調速，需要另接一個調速模塊，才可以實現電動餐桌的速度快慢調節，接線方法是，4根線其中有兩根線顏色一樣（一般為黑色），把這兩根線合并在一起，接通到控制器的電源，另兩根線接通到電容的兩端就可以了。

3根線的電動餐桌電機接線方法

3根線的電動餐桌電機如果是交流電機，接線方法與上面的4根線接線方法一樣，而，還有一種直流電機是3根線的，只要找到主線（紅、黃都有），接到正極，另外兩根線就是快慢檔，把先接到控制器的快慢檔上就可以了。

2根線的電動餐桌電機接線方法

2根線的電動餐桌電機也有兩種，先說交流電機，這種電機無需啟動電容，啟動轉向不固定，有可能正轉，也有可能反轉，只要直接接通電源即可。兩根線的直流電機，這種電機與控制器后面的接頭接通即可，如果控制器是3根線、而電機是兩根線的，當中一個接頭放棄即可，注意一點，控制器的輸出電壓必須與電機電壓一致，并且一定要直流控制器，萬萬不能搞錯。
